Dettagli:
|
| Colore: | Rosso per tubo interno in plastica | nome del prodotto: | Con il pannello composito in acciaio inossidabile con anello interno in acciaio inossidabile per acq |
|---|---|---|---|
| Materiale: | acciaio e PEX vergine | Utilizzo: | sistema di tubazioni di approvvigionamento idrico |
| Futuro: | All'interno dell'anello interno in acciaio inossidabile | Struttura: | L'anello interno in acciaio + 100% PEX vergine + tubo in acciaio zincato a caldo. |
| Dimensione: | DN25-DN400 | ||
| Evidenziare: | Tubi in plastica rinforzata da 200 mm,tubi in plastica rinforzata da 6 mm,tubo in plastica rinforzata da 6000 mm |
||
Grado: acqua calda

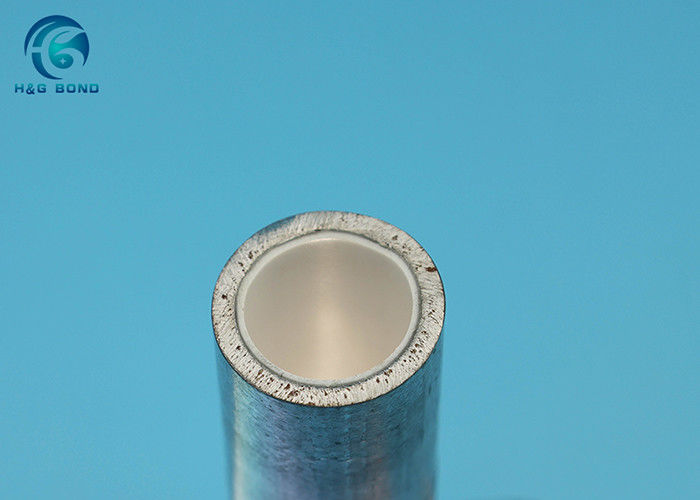

Prodotto: con l'anello interno in acciaio inossidabile Pannello composito plastica-acciaio per acqua calda
Proprietà fisiche
| Diametro interno | Diametro esterno | Spessore tubo in acciaio | Spessore del tubo di plastica | Lunghezza del tubo | |
| mm | in | mm | mm | mm | mm |
| 15 | 1/2 | 21.3 | 2.8 | 1,5±0,2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1,5±0,2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1,5±0,2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1,5±0,2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1,5±0,2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1,5±0,2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1,5±0,2 | 6000 |
| 80 | 3 | 88,9 | 4.0 | 2,0±0,2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2,0±0,2 | 6000 |
| 125 | 5 | 139,7 | 4.0 | 2,0±0,2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2,0±0,2 | 6000 |
| 200 | 8 | 219,0 | 6 | 2.5(0,-0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3,0±0,5 | 6000 |
| 300 | 12 | 323,9 | 8.0 | 3,0±0,5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3,0±0,5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3,0±0,5 | 6000 |
Decrizioni
Con l'anello interno in acciaio inossidabile, il pannello composito in plastica-acciaio è combinato con il tubo PEX e il tubo in acciaio zincato a caldo e l'anello interno in acciaio inossidabile.Viene utilizzato dalla tecnologia composita a pressione costante e ad alta temperatura, assicura che il tubo di plastica interno sia in buone condizioni e che unisca bene il tubo d'acciaio, senza che si verifichino problemi di rottura della colla e restringimento.Il tubo in acciaio zincato a caldo DIP adotta la nuova tecnologia di saldatura ad alta frequenza leader a livello internazionale e zincato con placcatura in zinco puro di alta qualità 0.Il tubo di plastica è utilizzato da PE vergine di alta qualità e 100%, che soddisfa gli standard dicibo igienee acqua potabile. Le resine adesive hot melt sono di buona qualità, elevata purezza con un'eccellente forza di adesione, garantiscono la forza di adesione tra il tubo d'acciaio e il tubo di plastica.La testa del tubo composito in plastica-acciaio è fissata all'anello interno in acciaio inossidabile 304, che è un prodotto brevettato nazionale.L'anello interno in acciaio inossidabile risolve perfettamente i problemi separati tra il tubo di plastica e il tubo di acciaio, per i quali si verificano l'espansione e la contrazione, o il flusso d'acqua che colpisce a lungo la testa del tubo.La tecnologia rivoluzionaria può proteggere bene la qualità dell'acqua, nel frattempo allunga notevolmente la durata del tubo e rende la concorrenza sui prezzi.I tubi di grandi dimensioni da DN-200 a DN400 sono utilizzati dalla stessa tecnologia dei tubi di piccole dimensioni, che è difficile da ottenere dalla maggior parte delle altre aziende.
Applicazione
Sistema di tubazioni di approvvigionamento idrico per acqua domestica, acqua potabile e progetti, altri campi rilevanti.
Scanalature Standard Profondità Larghezza e Tolleranza
| Diametro del tubo | Profondità del fosso | Larghezza canaletta | Differenza comune |
| 60~150 | 1,9 mm ~ 2,3 mm | 9 mm ~ 9,5 mm | ±1 mm |
| 200~250 | 2,4 mm ~ 2,7 mm | 11,4 mm ~ 12,4 mm | ±1 mm |
| 300 | 2,6 mm~3,0 mm | 11,4 mm ~ 12,4 mm | ±1 mm |
elaborazione di produzione:
Ispezione del tubo in acciaio zincato a caldo - lucidatura dell'interno del tubo - inserimento del tubo PE / PEX - Alta pressione e alta temperatura e riscaldamento per comporre il tubo in acciaio e il tubo PEX - raffreddamento - fissaggio della testa del tubo - Fissaggio dell'acciaio inossidabile interno anello- Scrivere parole- fissare il coperchio-imballare-mettere in deposito.
Metodo di installazione e connessione
1. Connessione scanalata
un.Selezionare un raccordo scanalato conforme agli standard;
b.La pressione di esercizio del giunto del tubo scanalato deve corrispondere alla pressione di esercizio della tubazione;
c.Seleziona l'anello di tenuta in gomma dello standard composito per acqua potabile e il tubo dell'acqua calda adotta l'anello di tenuta in gomma resistente alla temperatura.
2. Connessione filettata
un.Scegli il Raccordo Filettato che soddisfa i requisiti;
b.Il tubo rivestito in plastica non deve essere collegato direttamente alla valvola e deve essere utilizzato uno speciale raccordo per tubo di transizione con filettature interne ed esterne in ottone rivestito in plastica;
c.Il tubo rivestito in plastica non deve essere collegato direttamente al rubinetto di alimentazione dell'acqua e deve essere utilizzato uno speciale giunto per tubi con filettatura interna in ottone;
d.Quando si collegano tubi rivestiti in plastica con tubi in rame e tubi in plastica, è necessario utilizzare giunti di transizione speciali;
3. Connessione flangiata
un.Quando la pressione di esercizio del sistema di tubazioni è superiore a 1,0 MPa e inferiore a 2,5 MPa, è possibile utilizzare la connessione flangiata;
b.Il livello di pressione della flangia corrisponde alla pressione di esercizio della tubazione;
c.Le guarnizioni in gomma vengono utilizzate per le guarnizioni delle flange.Quando le guarnizioni di grande diametro devono essere giuntate, dovrebbero utilizzare giunti a sovrapposizione obliqui e non giunti piatti.
