|
Dettagli:
|
| Punto di fusione: | 110℃ | Caratteristica: | alta adesione e temperatura media |
|---|---|---|---|
| Materiale: | Miscela di polietilene funzionalizzato con anidride maleica e acetato di vinile. | Forma: | Pellet |
| Colore: | Trasparente | Utilizzo: | Soffiare nella pellicola adesiva/Usato come pellicola per laminazione termica |
| Nome del prodotto: | granuli adesivi | Imballaggio: | 25 kg/sacco |
| Evidenziare: | Granuli adesivi ad alta adesione 110C,film di laminazione termica per granuli adesivi ad alta adesione,granuli di colla trasparente |
||
Granuli adesivi ad alta adesione utilizzati come film di laminazione termica
Grado: VF990
Prodotto: Resine film adesive per pannelli compositi alluminio-plastica
Descrizioni
VF990la resina adesiva è una miscela di polietilene funzionalizzato con anidride maleica, specificatamente studiata per formare film con ottima dimostrabilità e forza adesiva sia ai metalli che alle poliolefine, può essere applicata con successo a vari pannelli di plastica di alluminio.Sono disponibili in forma di pellet per l'uso in apparecchiature di estrusione e coestrusione convenzionali.
Proprietà fisiche
| Metodo di prova | Unità | VF990 | |

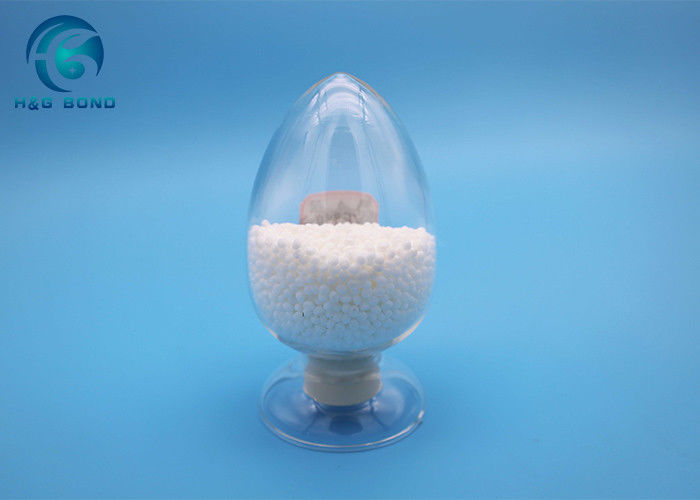

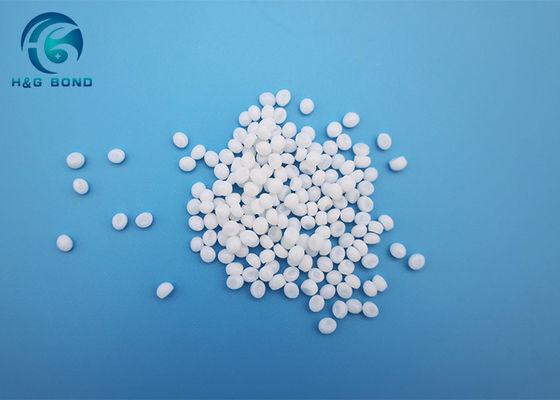

| Aspetto esteriore | Metodo visivo | Pellet | |
| Densità | ISO-1183 | gr/cm3 | 0,93 |
| MFI |
ASTM D-1238 190℃/2,16 kg |
g/10 min | 2.5 |
| Allungamento a rottura | ASTM D-638 | % | >650 |
| Carico di snervamento a trazione | ASTM D-638 | MPa | 7.6 |
| Resistenza alla rottura alla trazione | ASTM D-638 | MPa | 14 |
| Durezza Shore | ASTM D2240 | Riva D | 46 |
| Punto di fusione | DSC | ℃ | 110 |
| Punto di rammollimento Vicat | ASTM D-1525 | ℃ | 85 |
Nota: queste sono solo proprietà tipiche e non devono essere considerate come specifiche di vendita
Struttura chimica
Composizione: miscela di polietilene funzionalizzato con anidride maleica e acetato di vinile.
Applicazione

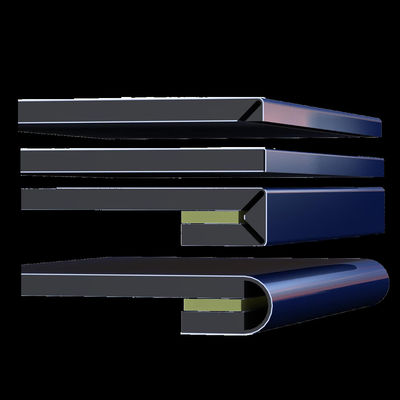

La resina adesiva VF990 è ampiamente utilizzata come legante per pellicole adesive per pannelli compositi in alluminio, FRACP, pannelli compositi metallici per la decorazione di interni ed esterni.
Vantaggi
1. Forte adesione premium e durata adesiva tra alluminio e plastica quando convertito in pellicola.
2. Pellicola facile da soffiare, lo spessore può essere soffiato a 40 micron e oltre.
3. Le eccellenti proprietà di lavorazione che si adattano alla tecnologia di coestrusione offrono una soluzione di raccordo di alta qualità, leggera e di bell'aspetto per l'architettura moderna.
4. Eccellente resistenza agli acidi, agli alcali, all'atmosfera salina e ad altri materiali chimici.
Tecnologia di elaborazione consigliata.
Zona 1 Temperatura 135~145 ℃
Zona 2 Temperatura 145~155 ℃
Zona 3 Temperatura 155~165 ℃
Zona 4 Temperatura 155~165 ℃
Temperatura dello stampo 165~175 ℃
Temperatura di fusione <230℃
Pacchetti e stoccaggio
Persona di contatto: Steven
Telefono: 008618857340399
Fax: 86--18857340399
